[Tip] Sprite Mask + Soft Clip Trick (+ MeshRenderer Mask)

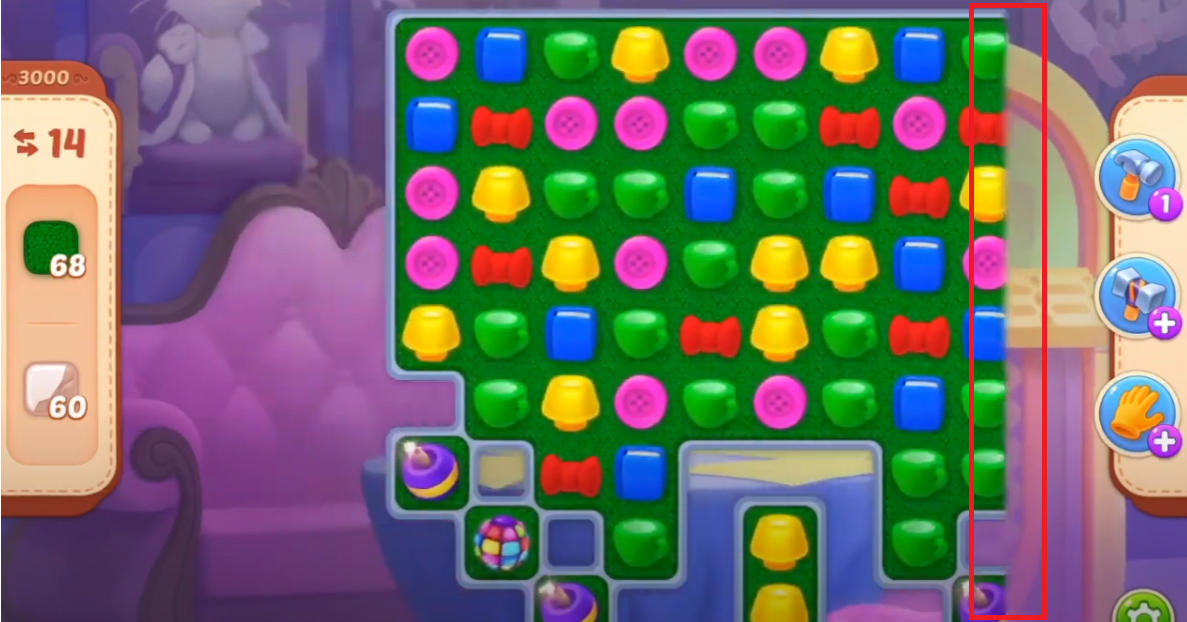

꿈의집(HomeScapes)에서 위에 빨간 테두리로 보이는 것처럼 Soft Clip을 만들려고 이런저런 시도를 해보고

약간의 Trick을 포함해서 적용한 걸 간단하게 방법을 적어 놓음.



※ 우선은 블록들은 Sprite고, 밑에 Map이 Mesh를 사용하기 때문에 두가지 모두 Clipping 해야된다.



1. Unity 자체 Sprite Mask 추가(Menu-2D Object-Sprite Mask)

  [참조] https://docs.unity3d.com/kr/2020.3/Manual/class-SpriteMask.html

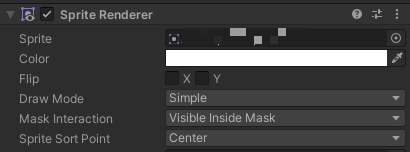

2. Sprite의 Mask Interaction을 Visible Inside Mask로 변경

3. Mesh Renderer도 Sprite Mask에 영향받도록 Shader에 아래처럼 Stencil 추가

Stencil {
		Ref 1
		Comp LEqual
    }

[참조1] https://devdata.tistory.com/166

[참조2] https://rainyrizzle.github.io/kr/AdvancedManual/AD_SpriteMask.html

------------------------------------------------------------------------------------------------

※ 여기까지 하면 Cutoff 된 상태로 Sprite, Mesh 둘 다 마스킹이 잘 된다.

   아래부터는 Soft Clip을 위해 구매한 에셋으로 시도한 Trick을 간단히 정리했다.

------------------------------------------------------------------------------------------------

4. Soft Clip을 위해 Sprite Alpha Mask 에셋 사용
   (제가 사용하기 위해 구매한 에셋이니 참조만 하시고 어떤 에셋을 사용하는지는 본인의 판단입니다.)

   [참조] https://assetstore.unity.com/packages/tools/particles-effects/sprite-alpha-mask-112704



5. Trick을 위해 맵의 배경 Sprite를 하나 복제해서 렌더링 순서를 아래와 같이 한다.

    (아래와 같이 배치하면 Foreground가 Map을 가려서 배경만 보이는 상태로 보인다.)

    [뒤] Background (Sprite)

    [중간] Map(Slot/Block 등) (Sprite+Mesh)

    [앞] Foreground (Sprite)



6. Foreground에 4.에서 산 에셋으로 Sprite Alpha Mask를 적용한다.

   (Masking 이미지는 아래 이미지를 사용하고, 9-Patch 한 후에 Sliced로 사용함)

Sprite Alpha Mask-Masking용 이미지



7. 6.의 Mask 크기는 1.의 Sprite Mask와 동일하게 맞춘다.

   (요약 : 앞에 배경을 하나 더 깔고 앞의 배경에 Alpha가 먹힌 구멍을 뚫어서 맵만 보이게 하려는 게 목적이다.)



8. 7.까지 하고나면 아래 이미지처럼 Sprite Mask의 Cutoff 영역 안쪽으로 Soft Clip처럼 보이게 된다.

   (빨간 테두리가 Sprite Mask 영역이고, 아래쪽 Sprite Mask 영역 안쪽으로 Soft Clip 처럼 적용된게 보인다)

Soft Clip Trick
