- ParticleSystem, Spine, TMP 등 Renderer를 가진 오브젝트들을 NGUI 위에 올리고 Depth를 맞추기 위한 소스

  (NGUI Widget의 Depth 제어 부분을 Renderer를 가진 오브젝트에서도 셋팅되도록 함)

- 출처에서는 ParticleSystem용으로 이름을 지어놨는데 어차피 Renderer를 가지고 있는 것들은 다 되는거라 이름 변경함

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;


[AddComponentMenu("NGUI/UI/NGUI Renderer Widget")]
public class NGUIRendererWidget : UIWidget
{
    protected Renderer m_Renderer;
    protected Material m_Mat;

    public override Material material
    {
        get
        {
            return m_Mat;
        }

        set
        {
            if (m_Mat != value)
            {
                RemoveFromPanel();
                m_Mat = value;
                MarkAsChanged();
            }
        }
    }

    protected override void OnEnable()
    {
        Init();
        base.OnEnable();
    }

    protected void Init()
    {
        if (null == m_Renderer)
        {
            m_Renderer = GetComponent<Renderer>();
        }

        if (null == m_Renderer)
        {
            return;
        }

        if (null == material)
        {
            if (false == Application.isPlaying)
            {
                material = m_Renderer.sharedMaterial;
                m_Renderer.sharedMaterial = material;
            }
            else
            {
                material = m_Renderer.material;
                m_Renderer.material = material;
            }
        }
    }

    private void OnWillRenderObject()
    {
        if (null != drawCall && drawCall.finalRenderQueue != material.renderQueue)
        {
            material.renderQueue = drawCall.finalRenderQueue;
        }

        if (Application.isPlaying == true && m_Renderer.material != material)
        {
            m_Renderer.material = material;
        }
    }

    public override void OnFill(List<Vector3> verts, List<Vector2> uvs, List<Color> cols)
    {
        for (int i = 0; i < 4; i++)
        {
            verts.Add(Vector3.zero);
            uvs.Add(Vector2.zero);
            cols.Add(color);
        }
    }
}

[출처] https://tenlie10.tistory.com/169

출처 : https://qiita.com/kuuki_yomenaio/items/00d74762e930d037ad27

Spine 오브젝트는?

Spine 개체는 Unity에서 말하는 MeshRenderer로 렌더링되고 있습니다.
(spine-unity의 SkeletonRenderer.cs가 해당 소스입니다)
즉, MeshRenderer의 Mask 처리를 만들 수 있다면, Mask를 사용할 수 있게 됩니다.

(왜 이런 엄한 부분을 가지고 예제를 만든 걸까...)

Mask 처리에 대해

요는 Renderer를 Mask하면 되는 것이지만,
SpriteRenderer 자체를 Mask하는 처리는 Unity에는 없는 것 같습니다.
그래서, 간단히 자작하기로 했습니다.

Shader로 실제 제작

간단한 것은 역시 스텐실 테스트를 사용하는 것이군요.
아주 간단하게 설명하면, 스텐실이란 모양을 도려낸다는 의미로
픽셀 렌더링을 할 때 이 점을 찍는가 찍지 않는다인지를 판정하는 테스트입니다.
이것을 이용합니다.

Spine 쪽에 적용하는 shader

SpineShader.shader
Shader "Custom/SpineShader"{
Properties
{
        _MainTex ("Base (RGB)", 2D) = "white" {}
}

SubShader
{
        Tags {"Queue"="Transparent+2" "IgnoreProjector"="True" "RenderType"="Transparent"}
        ZWrite Off
        Blend SrcAlpha OneMinusSrcAlpha

        Stencil {
                                Ref 1
                                Comp Equal
        }

        Pass
        {
                CGPROGRAM
                        #pragma vertex vert
                        #pragma fragment frag

                        #include "UnityCG.cginc"

                        struct appdata_t
                        {
                                float4 vertex : POSITION;
                                float2 texcoord : TEXCOORD0;
                        };

                        struct v2f
                        {
                                float4 vertex : SV_POSITION;
                                half2 texcoord : TEXCOORD0;
                        };

                        sampler2D _MainTex;
                        float4 _MainTex_ST;

                        v2f vert (appdata_t v)
                        {
                                v2f o;
                                o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
                                o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
                                return o;
                        }

                        fixed4 frag (v2f i) : COLOR
                        {
                                fixed4 col = tex2D(_MainTex, i.texcoord);
                                return col;
                        }
                ENDCG
        }
}

}

Mask할 Sprite에 설정하는 Shader

SpineSoriteMask.shader
Shader "Custom/SpineSpriteMask"{
Properties
{
        _MainTex ("Base (RGB)", 2D) = "white" {}
}

SubShader
{
        Tags {"Queue"="Transparent+1" "IgnoreProjector"="True"}
        ZWrite Off
        AlphaTest Greater 0.5
        ColorMask 0
        ZTest Always


        Stencil {
                                Ref 1
                                Comp always
                                Pass replace
                        }


        Pass
        {
                CGPROGRAM
                        #pragma vertex vert
                        #pragma fragment frag

                        #include "UnityCG.cginc"

                        struct appdata_t
                        {
                                float4 vertex : POSITION;
                                float2 texcoord : TEXCOORD0;
                        };

                        struct v2f
                        {
                                float4 vertex : SV_POSITION;
                                half2 texcoord : TEXCOORD0;
                        };

                        sampler2D _MainTex;
                        float4 _MainTex_ST;

                        v2f vert (appdata_t v)
                        {
                                v2f o;
                                o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
                                o.texcoord = TRANSFORM_TEX(v.texcoord, _MainTex);
                                return o;
                        }

                        fixed4 frag (v2f i) : COLOR
                        {
                                fixed4 col = tex2D(_MainTex, i.texcoord);
                                if(col.a<0.1)discard;
                                return col;
                        }
                ENDCG
        }
}

}

해설

SpineShader.shader
   Stencil {
             Ref 1
             Comp Equal
   }

SpineSoriteMask.shader
   ColorMask 0
   Stencil {
             Ref 1
             Comp always
             Pass replace
   }

Stencil

해설에 대해서는
edo_m18 씨의 [Unity] Unity의 Shader 스텐실 버퍼를 시도
를 참고하십시오.

먼저, SpineSpriteMask 입니다만,
"참조 값 1의 것과 비교하고, 모두 OK로 해서,
참조 값을 버퍼에 기록하고, ColorMask 0 으로 묘화는 하지 않음"
이 됩니다.

그리고 SpineShader.
"참조 값은 1, 값의 일치를 체크"
가 됩니다.

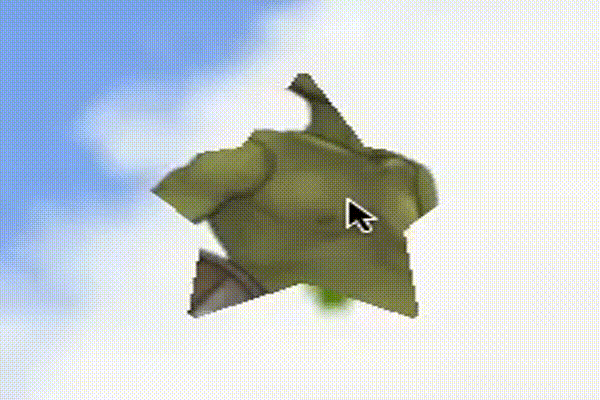

이 설정을 함으로써
SpineShader 측의 묘화는  StencilTest 를 받게 되고,
SpineSpriteMask 측에서 설정한 모양대로 도려내지도록 그려집니다.

Unity에서 사용할 때에는 Material화 시킬 필요가 있습니다만,
그에 대해서는
github
여기를 참고하십시오.

---

* 스파인측 설정

* 마스크이미지측 설정

* 매터리얼 설정은 이렇게(특별히 이미지는 지정하지 않고 쉐이더만 넣음)

출처: https://devdata.tistory.com/166 [CH:Windship DevDATA Center]

[참조] https://rainyrizzle.github.io/kr/AdvancedManual/AD_SpriteMask.html
